Denna måndag så gjorde vi slag i saken och tog tag i några lagningsprojekt som blivit liggande.

En IC-290D som saknar en originalmikrofon, i kontakten gick det fint att stoppa i en annan ICOM-mikrofon men det blev väldigt låg modulation. Efter lite eftersökning så visade det sig att i originalmikrofonen så var det en inbyggd mikrofonförstärkare eftersom den var av äldre dynamisk modell.

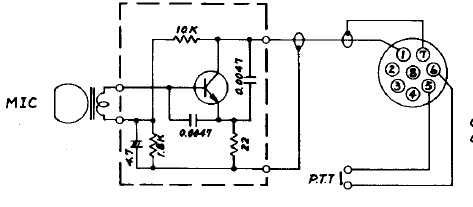

Originalmikrofonens kopplingsschema

Den mikrofon som vi hade var av lite modernare snitt, eftersom radion förväntar sig lite högre mikrofonsignal så blev det för lågt helt enkelt.

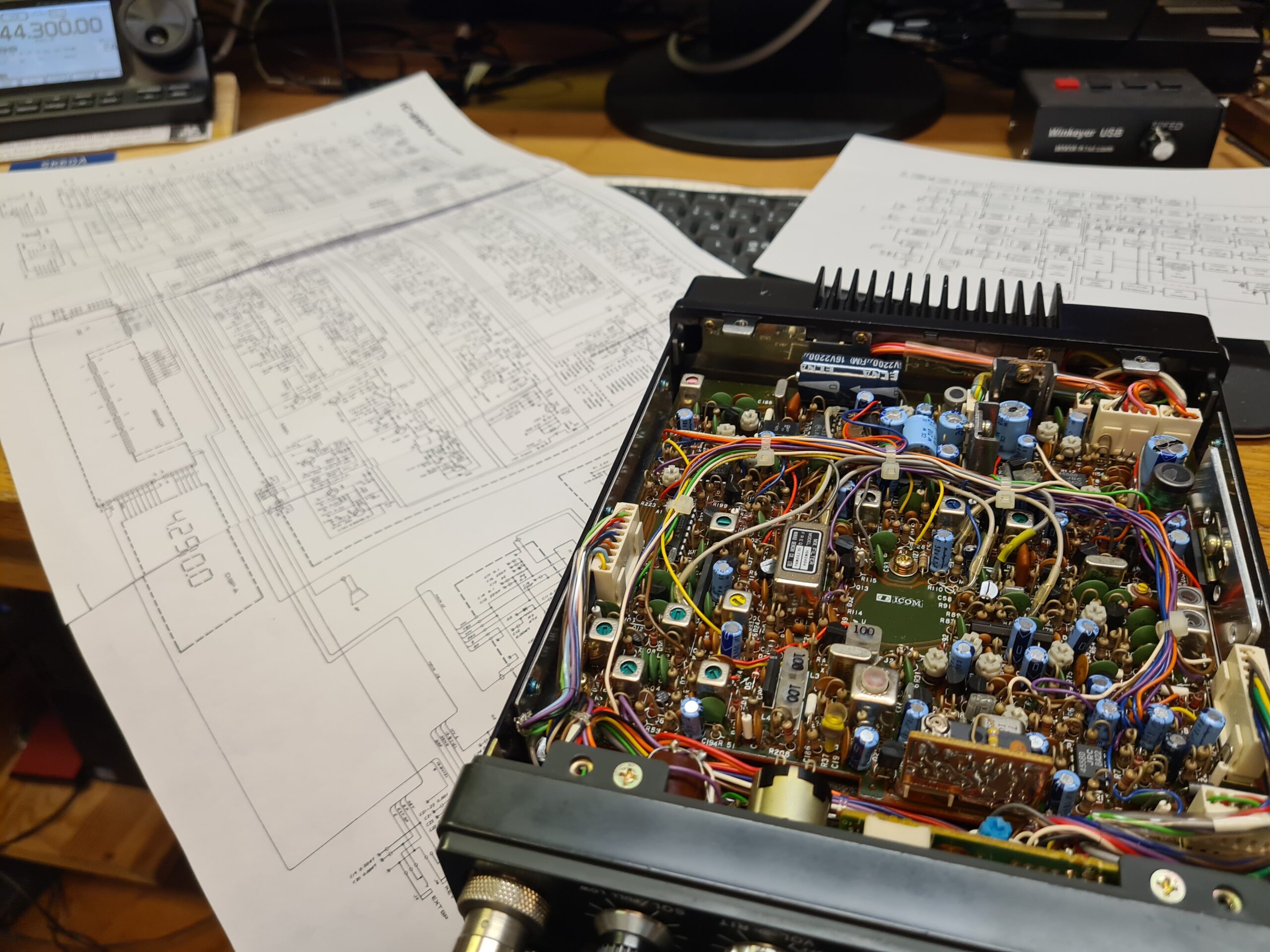

WZR och SM-8413 följer kretsschema

Lösningen blev så småningom en liten modifiering i AF-förstärkaren i radion. Genom att klippa ett motstånd fick vi lagom förstärkning som passade till den ”nya” mikrofonen.

XTV och JOF kollar uteffekten på radion efter modifieringen

Lagning av konstlast.
Vi har haft en konstlast som vi tidigare hade eldat upp genom att mata den med 400W vid en test….

SA6JOF löder in nytt slutmotstånd

Efter utbyte av slutmotstånd så blev det perfekt SWR och den skall nu tåla 100 Kinesiska Watt!

Självklart hanns det också med lite kaffe med aprssnack under kvällen.

Kaffe och uppvisande av portabelkit
